Hvad gør et Custom Pulse Jet Plisseret patronfilter værd at investere?

Hvordan Pulse Jet-rensning ændrer, hvad et filter skal gøre

Pulsstrålerensning er en krævende driftsform. Et kort udbrud af trykluft ledes ind i den rene side af filteret, hvilket får folderne til at bøje sig og frigiver den støvkage, der har samlet sig på den snavsede side. Denne cyklus gentages hundredvis af gange om dagen. Filtermediet skal derfor modstå gentagne mekaniske belastninger, samtidig med at dets filtreringseffektivitet bevares.

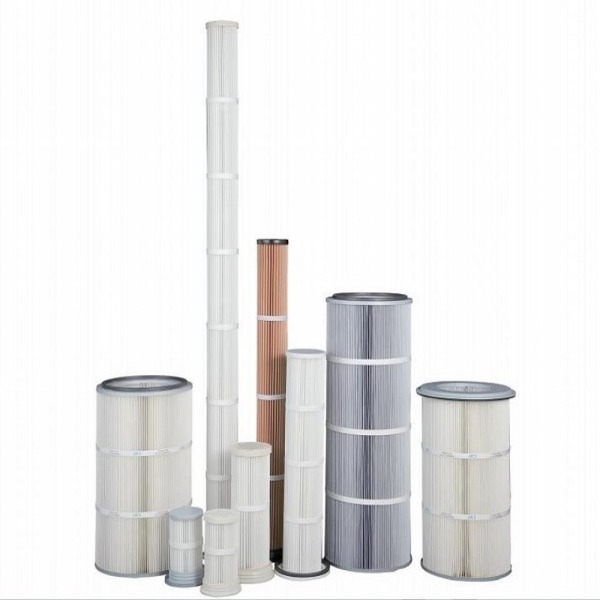

En plisseret patrongeometri er særligt velegnet til dette miljø, fordi den pakker et stort overfladeareal ind i et kompakt fodaftryk. Læggene skaber kanaler, der fordeler pulsenergien mere jævnt end en flad pose, og den stive konstruktion eliminerer behovet for et internt bur. Fjernelse af buret fjerner et almindeligt fejlpunkt: den slid, der opstår, hvor posestof gnider mod metalstøttestrukturer.

Vigtige mekaniske forskelle mellem poser og plisserede patroner

Plisseret medie tilbyder fire til seks gange så stort filtreringsareal som en standardpose i samme husvolumen.

Ingen bur betyder ingen bundslid og ingen burkorrosion, der bidrager til for tidlig svigt.

Pulsenergien fordeles over en selvbærende lægpakke i stedet for et fleksibelt stofrør.

Patronens endehætter og flanger kan bearbejdes, så de passer til eksisterende rørplader uden ændringer af huset.

Hvorfor tilpassede dimensioner ikke er en luksus, men et krav

Støvsamlerhuse er sjældent udskiftelige. En enhed installeret i en cementfabrik i 1998 kan have en rørplade med en boltcirkel, der ikke længere matcher noget nuværende katalogudbud. En farmaceutisk facilitet kan kræve en patron, der passer til et hus af rustfrit stål med en specifik sanitetsfinish. En metalforarbejdningsbutik kan have brug for en kort, bred patron til at passe til en lavprofilopsamler, der er specialfremstillet på stedet.

Når en standard patron tvinges ind i et ikke-standard hus, sker der flere ting. Forseglingen sidder muligvis ikke korrekt, hvilket tillader støv at passere filteret. Patronen går muligvis ikke i indgreb med pulsjet-venturien korrekt, hvilket reducerer rengøringseffektiviteten. Det tilgængelige filtreringsområde kan være mindre end systemet kræver, hvilket får ventilatoren til at arbejde hårdere og trykfaldet til at stige.

Kritiske dimensioner, der skal tilpasses

Medievalg: Tilpasning af stoffet til driftsbetingelserne

Mediet er hjertet i enhver filterpatron. En patron, der fungerer godt i en cementovn, kan hurtigt svigte i en kemisk tørretumbler. Forskellen ligger i fiberkemien, overfladebehandlingen og måden, hvorpå mediet er plisseret og efterbehandlet.

Almindelige medietyper og deres driftskonvolutter

Medievalg involverer også finishen. Singede, kalandrerede eller PTFE-belagte overflader ændrer, hvordan støv frigives fra folderne. I applikationer, hvor støv er olieagtigt eller hygroskopisk, kan en membran være nødvendig. Ved slibende applikationer kan der være behov for et tungere medium eller en beskyttende scrim.

Hvordan brugerdefineret plissering optimerer trykfald og energiforbrug

Differenstryk, ofte forkortet som DP, er den mest nyttige indikator for filterydelse og energiomkostninger. Hver enhed af DP repræsenterer modstand, som ventilatoren skal overvinde. I en typisk pulsstrålestøvsamler står ventilatoren for størstedelen af ​​elforbruget. Reduktion af DP med selv en lille margin kan give målbare besparelser over et års kontinuerlig drift.

Custom plissering påvirker DP på ​​flere måder. Lægningsdybden, lægafstanden og mediegennemtrængeligheden bestemmer, hvor let luft passerer gennem patronen. En patron med for få læg har høj fronthastighed og høj DP. En patron med for mange læg kan pakke støv for tæt, hvilket kan forårsage brodannelse og ufuldstændig rengøring.

Feltdata fra udskiftningsprojekter viser konsekvent, at en korrekt specificeret brugerdefineret plisseret patron kan reducere drifts-DP med tredive til halvtreds procent sammenlignet med slidte poser eller forkerte patroner. Det nøjagtige tal afhænger af støvbelastningen, rengøringscyklussen og det valgte medie.

Industrier, hvor brugerdefinerede patroner løser specifikke problemer

Forskellige brancher byder på forskellige udfordringer. En patron, der fungerer godt i én, kan fejle i en anden. De følgende afsnit beskriver almindelige programmer og de brugerdefinerede funktioner, der betyder mest.

Opsamling af cement og minestøv

Cementstøv er slibende og basisk. Det har en tendens til at pakke tæt og modstå frigivelse under pulsrengøring. En tilpasset patron til dette miljø bruger typisk et tungere polyestermedie med en slynget overflade, dybere læg for at reducere fladehastigheden og et robust endedækseldesign, der modstår slid fra støvindtaget.

Kemisk behandling og affaldsforbrænding

Kemiske processer producerer ofte sure eller ætsende partikler. PPS-medier er et almindeligt valg, fordi det modstår hydrolyse og syreangreb bedre end polyester. Ved affaldsforbrænding kan spormængder af hydrogenchlorid og svovloxider nedbryde filtermedier hurtigt. En tilpasset patron med PPS-medier og en beskyttende membran kan forlænge levetiden betydeligt.

Fødevare- og lægemiddelfremstilling

I disse industrier er filtreringseffektivitet og rengøringsvenlighed altafgørende. Nanofibermedier fanger sub-mikron partikler, som standardmedier kan passere. Patronkonstruktionen skal også undgå sprækker, hvor bakterier kan huse. Brugerdefinerede endestykker med glatte overgange og sanitære finish er ofte påkrævet.

Metalbearbejdning og svejserøgsudsugning

Svejserøg er fin, klistret og indeholder ofte metaloxider. Standardpatroner kan hurtigt blænde. En tilpasset patron med en PTFE-membran og en læggeometri, der er optimeret til pulsudløsning, kan opretholde luftstrømmen og forlænge intervallet mellem udskiftninger.

Sådan specificeres en brugerdefineret patron uden at betale for meget

Brugerdefineret betyder ikke automatisk dyrt. Omkostningerne ved en brugerdefineret patron er drevet af mediet, hardwaren, værktøjet og ordremængden. Til mange applikationer er pristillægget i forhold til en standardpatron beskedent, og besparelserne i energi og udskiftningsfrekvens udligner hurtigt forskellen.

Information, der skal indsamles, før du anmoder om et tilbud

Eksisterende filtermål eller en tegning af rørplade og hus.

Driftstemperaturområde, inklusive toppe.

Støvsammensætning og koncentration.

Aktuelt differenstryk og rensecyklus.

Tryklufttryk og pulsvarighed.

Påkrævet filtreringseffektivitet eller emissionsgrænse.

Årlig mængde og ønsket leveringsplan.

Ved at give disse oplysninger kan filterproducenten anbefale det rigtige medie, læggeometri og hardware uden at gætte. Det mindsker også risikoen for en kostbar fejl.

Kvalitetstjek, der adskiller en god patron fra et ansvar

Ikke alle brugerdefinerede patroner er bygget efter samme standard. En patron, der ser korrekt ud på ydersiden, kan svigte for tidligt, hvis folderne ikke er ordentligt forseglet, hvis mediet er beskadiget under plissering, eller hvis endestykkerne ikke er klæbet korrekt.

Vigtige kvalitetskontroltrin

Medieinspektion for huller, tynde pletter og inkonsekvent vægt.

Bekræftelse af lægtal og lægdybde i forhold til specifikationen.

End cap bond integritetstest.

Dimensionel inspektion af flanger og tætninger.

Luftgennemtrængelighedstest på færdige patroner.

Emballage, der beskytter folderne under transport.

En leverandør, der kan dokumentere disse trin, er mere tilbøjelige til at levere en patron, der fungerer som forventet. Bed om testrapporter eller prøvepatroner, før du forpligter dig til en stor ordre.

Udskiftningskompatibilitet: Forlænger levetiden for eksisterende udstyr

Mange industrielle støvsamlere forbliver i drift i årtier. Den originale udstyrsproducent understøtter muligvis ikke længere filteret, eller reservedelene kan være dyre og langsomme at ankomme. En brugerdefineret patron kan designes, så den passer til det eksisterende hus og matcher eller overgår den originale filtreringsydelse.

Denne tilgang er især værdifuld, når det originale filter er en pose, og operatøren ønsker at opgradere til en plisseret patron. Ombygningen kræver ofte en tilpasset adapter eller en ny rørplade, men resultatet er et system med højere filtreringsområde, lavere DP og lavere trykluftforbrug.

Faktorer at overveje, når poser udskiftes med patroner

Almindelige fejl ved bestilling af brugerdefinerede filtre

Selv erfarne vedligeholdelsesteams kan begå fejl, når de specificerer tilpassede patroner. De mest almindelige fejl er ikke tekniske, men proceduremæssige.

Fejl 1: Mål kun det gamle filter

Det gamle filter kan være blevet forvrænget under service. Måling af en brugt patron kan forårsage fejl. Det er bedre at måle huset og rørpladen direkte eller at henvise til de originale udstyrstegninger, hvis de er tilgængelige.

Fejl 2: Ignorer spidstemperatur

Et filter, der arbejder ved 120 C kontinuerligt, kan se korte udsving til 160 C under en procesforstyrrelse. Hvis mediet kun vælges til den kontinuerlige temperatur, kan det svigte under spidsbelastningen. Angiv altid både kontinuerlige temperaturer og spidstemperaturer.

Fejl 3: Valg af medier baseret på prisen alene

Det billigste medie er måske ikke det mest økonomiske i hele filterets levetid. Et medie, der blænder hurtigt eller fejler tidligt, vil koste mere i erstatningsarbejde og nedetid end et dyrere medie, der holder længere.

Fejl 4: Overse rengøringssystemet

En brugerdefineret patron skal fungere med det eksisterende pulsjet-system. Hvis pulstrykket er for lavt, eller venturien er forkert, vil selv en vellavet patron ikke rense ordentligt. Rensesystemet bør gennemgås som en del af patronspecifikationen.

Sådan evaluerer du en leverandør af tilpasset filter

Leverandøren er lige så vigtig som produktet. En leverandør, der forstår støvopsamlingssystemer, kan hjælpe med at undgå dyre fejl. En leverandør, der blot skærer medier til, kan levere en patron, der passer, men ikke yder.

Spørgsmål at stille en potentiel leverandør

Kan du levere testdata for lignende applikationer?

Hvad er din proces for at verificere dimensioner?

Hvordan håndterer du medievalg til ætsende eller højtemperaturstøv?

Kan du give referencer fra lignende brancher?

Hvad er din leveringstid for brugerdefinerede patroner?

Tilbyder du prøvepatroner til evaluering?

En leverandør, der besvarer disse spørgsmål klart og leverer dokumentation, er mere tilbøjelige til at levere et vellykket tilpasset filter.

Ofte stillede spørgsmål

Spørgsmål 1: Kan du fremstille patroner, der matcher mine eksisterende posehusdimensioner?

Ja. Brugerdefinerede patroner er fremstillet til dimensionerne af det eksisterende hus og rørplade. Angiv en tegning eller nøjagtige mål af rørpladen, husets indre og pulsjet-venturiens placering. Patronen vil blive bygget til at passe uden ændring af huset.

Q2: Hvad er minimumsordremængden for brugerdefinerede plisserede patronfiltre?

Minimumsordremængder varierer efter medietype og hardwarekompleksitet. For mange brugerdefinerede konfigurationer kan en lille prøveordre fremstilles før en større produktionskørsel. Diskuter dine krav med leverandøren for at bestemme den mest økonomiske tilgang.

Q3: Hvordan vælger jeg det rigtige medie til mit pulse jet-system?

Medievalg afhænger af temperatur, støvkemi, slid og fugt. Polyester er velegnet til generelt støv op til 130 C. PPS håndterer syre og højere temperaturer op til 176 C. Aramid bruges til højtemperaturapplikationer op til 200 C. PTFE-membran- og nanofibermuligheder forbedrer frigivelses- og opsamlingseffektiviteten for fint eller klæbrigt støv.

Q4: Vil en tilpasset patron reducere mit trykluftforbrug?

I mange tilfælde, ja. En plisseret patron med optimeret plissegeometri og passende medier kan opretholde et lavere differenstryk, hvilket betyder, at pulsstrålesystemet ikke behøver at skyde så ofte eller så længe. Den nøjagtige reduktion afhænger af anvendelsen og tilstanden af ​​det eksisterende rengøringssystem.

Q5: Hvor lang tid tager det at modtage en tilpasset patronbestilling?

Leveringstiden afhænger af medietilgængelighed, hardwarefremstilling og ordremængde. En typisk tilpasset ordre kan tage flere uger fra godkendelse af tegninger til forsendelse. Rush-muligheder kan være tilgængelige for presserende udskiftninger.

Q6: Kan brugerdefinerede patroner erstatte poser i en eksisterende støvopsamler?

Ja, men konverteringen kræver omhyggelig evaluering. Huset skal have plads nok til patronen. Pulsstrålesystemet skal muligvis justeres. Beholderen og støvudledningen skal muligvis modificeres. En leverandør med erfaring i pose-til-patron konverteringer kan guide processen.
